Akustikpaneel Typ 1
Technische Zeichnung
Ein Produkt der
Weniger Raumecho.
Mehr Ruhe.
Besser verstehen.
Sehen Sie, wie viel eine Fläche aus unseren Akustikpaneelen in Ihrem Raum bringt. Eine Orientierung, kein Ersatz für die Planung.
01
Ihr Raum
02
Was ist im Raum
Die Werte dieser Oberflächen sind Literaturwerte. Nur die Paneele sind bei der Empa gemessen.
Boden
Decke
Fenster
Vorhänge
Möblierung
Personen im Raum
2
gleichzeitig anwesend
03
Ihre Fläche
Anbringung
0,0 m²noch keine Wand gewählt
Paneel

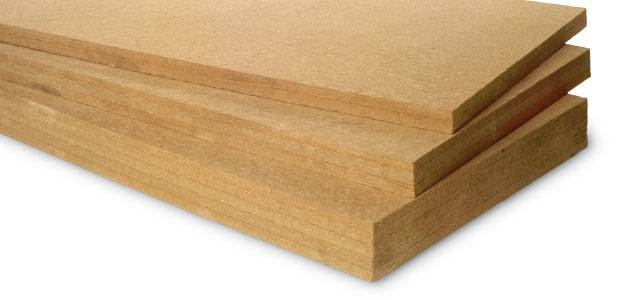

Dämmung und Fugenmaterial
Holzart
Die Holzart verändert die Optik, nicht die akustischen Messwerte des gewählten Paneelaufbaus.
So sieht die Oberfläche ausTyp 03

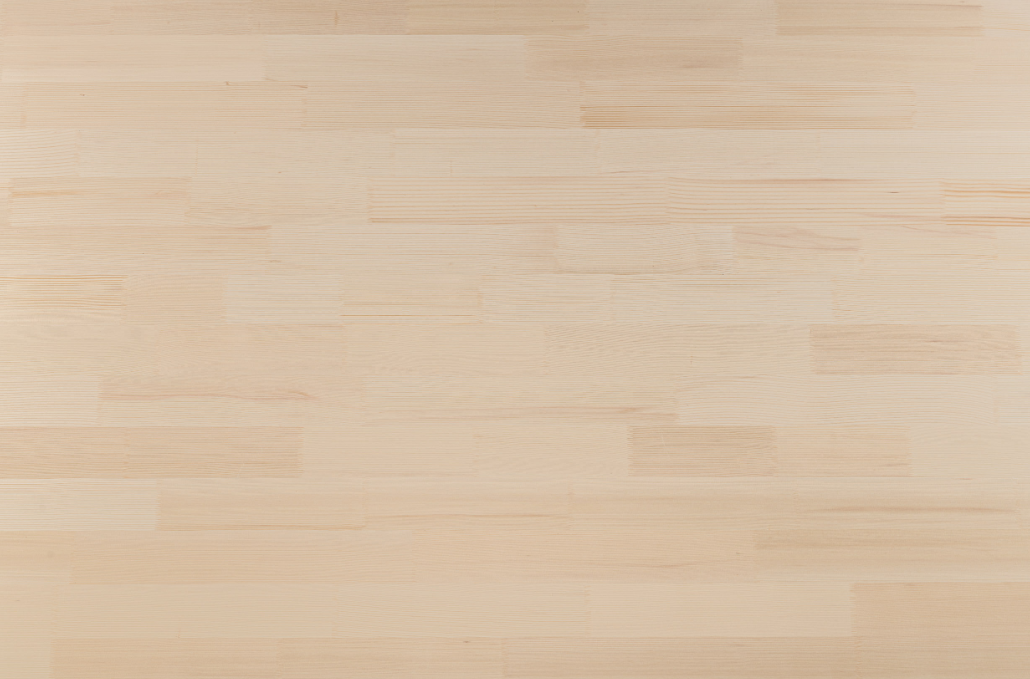

HolzWeisstanne astrein

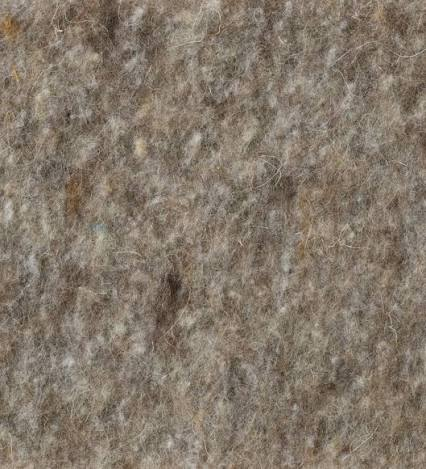

FugeSchafwolle
04
Ergebnis
Nachhallzeit bei 500 Hz
1,7 s
→
1,7s
Für Sprache angenehm: etwa 0,5–0,6 s. Der markierte Bereich (0,4–0,8 s) ist anzustreben, nicht garantiert.
vorher
mit Paneelen
Absorption
angenehm für Sprache
Hörprobe — Demonstration, kein Messsignal
Orientierende Berechnung nach Sabine. Bei Absorption auf nur einer Wandfläche liegt die tatsächliche Nachhallzeit meist höher als berechnet.
Unterhalb 250 Hz ist die Wirkung bei 63 mm Aufbauhöhe konstruktiv begrenzt.
Technische Unterlagen
Datenblätter
Technische Zeichnungen der Akustikpaneele.
